在半导体数据可视化场景中，一张图表往往需要同时承载"日期 / 批次 / 工序 / 工厂"等多维层级信息。ECharts 原生不支持多层 X 轴，而我们用 bar series 模拟出的多层表头一旦遇到数据量暴增，label 就会严重重叠。本文完整记录了从发现问题、设计算法到工程落地的过程——如何让一个"够用的 hack"演进为一套优雅可靠的自适应合并方案。

本文侧重算法思路与工程决策。如果你对底层模块的完整架构、类型体系和集成模式感兴趣，可以阅读姊妹篇 《@guwave/multi-x-axis：ECharts 多层 X 轴公共模块的设计与实现》。

一、问题起源：ECharts 原生不支持多层 X 轴

ECharts 的 category axis 只支持单层类目轴。虽然可以通过 axisLabel.formatter 做折行来模拟，但它有本质缺陷：

• 每一层不是独立的可点击、可样式化实体
• 无法做"合并边框"的表头视觉
• 无法做分层独立的自适应合并

因此我们选择了一个 hack 路线：用若干条"描边空心 bar 系列"堆叠在图表下方，人工模拟出多层表头。

1╔═══╤═══╤═══╤═══╤═══╤═══╤═══╗
2║ D1│ D2│ D3│ D4│ D5│ D6│ D7║   ← Layer 0: 日（最内层）
3╠═══╧═══╧═══╧═══╧═══╧═══╧═══╣
4║      W1       │     W2    ║   ← Layer 1: 周
5╠═══════════════╧═══════════╣
6║           Jan             ║   ← Layer 2: 月（最外层）
7╚═══════════════════════════╝

每一层就是一条 bar series，每个 bar 是该层级下的一个「格子」(Cell)，白色填充 + 灰色描边 + 居中 label。

这个方案在数据量适中时运作良好，但一旦 X 轴数据点较多（半年 180 天、一批上千 wafer），每个 bar 的像素宽度被摊薄到小于 label 最小可读宽度时，label 就会重叠、截断甚至完全不可读，多层 X 轴的信息组织价值彻底失效。

二、核心概念与术语

在进入算法之前，先理清几个关键概念：

两种合并的流水线关系：

三、架构设计：先抽公共包，再加智能

3.1 四包同源却各自漂移

在实施自适应合并之前，仓库中有 4 个图表组件各自维护了独立的 multiXAxis.ts：

这就是典型的「复制粘贴 → 各自演化 → 代码分叉」问题。

3.2 模块化拆分

我们决定先收敛再增强，抽取公共包 @guwave/multi-x-axis：

1packages/multi-x-axis/src/
2├── index.ts           # 公共 API 出口
3├── types.ts           # 统一类型定义
4├── constants.ts       # 常量
5├── textMetrics.ts     # 文本度量 + LRU 缓存
6├── baseCells.ts       # 结构合并
7├── adaptiveMerge.ts   # 自适应合并核心算法
8├── cellSeries.ts      # ECharts bar series 生成
9└── axisConfig.ts      # grid / xAxis / yAxis / series 编排

关键的设计约束：

• peerDependencies: { "echarts": "^5.0.0" }，不捆绑 ECharts
• sideEffects: false，支持 tree-shaking
• 四个图表组件只需 import { buildMultiXAxisConfig } from '@guwave/multi-x-axis'

四、核心算法详解

4.1 结构合并：O(n) 行程编码

结构合并是最基础的一步——将连续相同值压缩为一个 BaseCell。这本质上就是行程编码 (Run-Length Encoding)：

1function buildBaseCells(layerValues: string[]): BaseCell[] {
2  const cells: BaseCell[] = [];
3  let i = 0;
4  while (i < layerValues.length) {
5    let j = i;
6    while (j + 1 < layerValues.length && layerValues[j + 1] === layerValues[i]) j++;
7    cells.push({
8      startIdx: i, endIdx: j,
9      rawValue: layerValues[i],
10      span: j - i + 1,
11      pixelWidth: 0,  // 稍后由 pxPerPoint 计算填充
12    });
13    i = j + 1;
14  }
15  return cells;
16}

对每层独立扫描一遍，时间复杂度 O(n)。之后用 pxPerPoint = xAxisWidth / totalPoints 为每个 BaseCell 填充像素宽度。

4.2 自适应合并：像素驱动的均匀分桶

这是整个方案的核心。设计上遵循五个原则：

1. 层内独立计算：每一层按自己的 label 宽度独立决策
2. 合并不跨父边界：内层合并必须落在外层 DisplayCell 内部
3. 像素驱动：触发条件是"像素宽度不足"，不是"数据超过 N 条"
4. 优雅降级：空间实在不够时降级到紧凑格式，而非强挤
5. 视觉均匀：同一父分组内合并粒度一致，不出现"前面都是大桶、最后一个小尾巴"

4.2.1 minLabelPx 的 P90 策略

不同 label 文本长度差异很大（"W1" vs "2024-01-01 Lot-ABC-0231"），不能用固定像素值。我们的策略是：

取该层所有 BaseCell label 宽度的 P90 分位数作为代表。

1function resolveMinLabelPx(baseCells, config, fontSize) {
2  const paddingX = config.labelPaddingX ?? 8;
3  const widths = baseCells.map(c => estimateLabelPx(c.rawValue, fontSize, paddingX));
4  widths.sort((a, b) => a - b);
5  const p90Idx = Math.floor(widths.length * 0.9);
6  return widths[p90Idx] ?? widths[widths.length - 1] ?? 60;
7}

为什么不用 max 或 avg？

4.2.2 均匀分桶算法

确定了 minLabelPx 后，核心计算只有两步：

1k = max(1, floor(availablePx / minLabelPx))   // 最多能放几个 label

然后将 n 个 BaseCell 均匀分成 k 个 bucket：

1function mergeUniform(baseCells, k, availablePx, config, fontSize) {
2  const n = baseCells.length;
3  const buckets = [];
4
5  for (let i = 0; i < k; i++) {
6    const from = Math.floor((i * n) / k);
7    const to   = Math.floor(((i + 1) * n) / k) - 1;
8    // from ~ to 范围内的 BaseCell 合并为一个 DisplayCell
9    // ...
10  }
11  return buckets;
12}

为什么用 floor(i*n/k) 而不是 ceil(n/k)？

当 n 不能被 k 整除时，floor(i*n/k) 的分桶大小差异 ≤ 1（如 n=10, k=3 → 3 / 3 / 4），视觉最均匀。而 ceil(n/k) 会出现"前面都是 4、最后一个只有 2"的尾巴效应，观感差。

这其实是一个经典的整数均分问题，在操作系统的负载均衡、并行计算的任务分配中也常见。

4.2.3 分层处理：从外层到内层

关键洞察：内层的合并必须限制在外层 DisplayCell 的边界内，否则会出现"D30 合并到 D1"跨越了周/月边界的语义错误。

因此采用从外层到内层的处理顺序：

1function buildAdaptiveDisplayCells(allBaseCells, levelCount, chartPixelWidth, config, fontSize) {
2  const outputs = new Array(levelCount);
3
4  // 最外层：父 = 整张图
5  outputs[0] = adaptiveMergeWithinParent(allBaseCells[0], chartPixelWidth, config, fontSize);
6
7  // 内层：受上一层 DisplayCell 约束
8  for (let L = 1; L < levelCount; L++) {
9    const cells = [];
10    for (const parent of outputs[L - 1]) {
11      const childBase = allBaseCells[L].filter(
12        c => c.startIdx >= parent.startIdx && c.endIdx <= parent.endIdx,
13      );
14      cells.push(...adaptiveMergeWithinParent(childBase, parent.pixelWidth, config, fontSize));
15    }
16    outputs[L] = cells;
17  }
18  return outputs;
19}

这样每一层内部独立做密度自适应，但绝不跨越父边界——层级语义始终保持正确。

4.3 合并后的 Label 生成：渐进式降级

合并发生后，一个 DisplayCell 代表的是一个区间。label 的生成采用渐进式降级：

1function formatMergedLabel(firstValue, lastValue, availablePx, config, fontSize) {
2  if (firstValue === lastValue) return firstValue;
3
4  const sep = config.rangeSeparator ?? ' ~ ';
5  const rangeText = `${firstValue}${sep}${lastValue}`;
6  if (estimateLabelPx(rangeText, fontSize) <= availablePx) return rangeText;
7
8  const compactRange = `${firstValue}~${lastValue}`;
9  if (estimateLabelPx(compactRange, fontSize) <= availablePx) return compactRange;
10
11  return compactRange; // 由 cellSeries 的 truncateMiddle 做最终截断
12}

五、文本度量：Canvas API + LRU 缓存

5.1 精确测量

在 Web 环境中精确测量文本像素宽度，最靠谱的方式是 CanvasRenderingContext2D.measureText：

1private rawMeasure(text: string, fontSize: number, fontFamily: string): number {
2  if (!this.canvas) this.canvas = document.createElement('canvas');
3  const ctx = this.canvas.getContext('2d');
4  if (!ctx) return text.length * fontSize * 0.6; // 降级：等宽估算
5  ctx.font = `${fontSize}px ${fontFamily}`;
6  return ctx.measureText(text).width;
7}

注意 Canvas 元素只需创建一次（离屏），不需要插入 DOM。失败时降级到 length * fontSize * 0.6 的等宽估算。

5.2 基于 Map 的 LRU 缓存

同一个图表在 resize / zoom 时会反复测量相同文本，缓存是必须的。我们利用 ES6 Map 的插入序特性实现了一个轻量 LRU：

1class TextMetricsCache {
2  private cache = new Map<string, number>();
3
4  measure(text, fontSize = 12, fontFamily = 'sans-serif') {
5    const key = `${fontSize}|${fontFamily}|${text}`;
6    const cached = this.cache.get(key);
7    if (cached !== undefined) {
8      // 命中：delete + set 将 key 移到末尾（最近使用）
9      this.cache.delete(key);
10      this.cache.set(key, cached);
11      return cached;
12    }
13    const width = this.rawMeasure(text, fontSize, fontFamily);
14    if (this.cache.size >= LRU_CAPACITY) {
15      // 淘汰：Map.keys().next() 返回最早插入的 key
16      const first = this.cache.keys().next().value;
17      if (first !== undefined) this.cache.delete(first);
18    }
19    this.cache.set(key, width);
20    return width;
21  }
22}

核心技巧：Map 保持键的插入顺序。通过 delete + set 实现"提升到末尾"（LRU 的 touch 操作），keys().next().value 获取最旧的键来淘汰。无需额外的链表结构，容量 1000 完全够用。

5.3 中间省略截断（truncateMiddle）

这是一个在 v1.2 迭代中引入的巧妙优化。对于合并格的范围标签（如 "LotABC~LotXYZ"），传统的尾部截断 "LotABC~Lot…" 会丢失范围终点信息。中间省略截断保留了首尾：

1"LotABC~LotXYZ" → "LotA…tXYZ"   // 首尾都保留，语义更完整

算法同样使用二分搜索，在保留总字符数 mid 中将大约一半分给左侧、一半分给右侧：

1function truncateMiddle(text, maxWidth, fontSize = 12) {
2  if (getTextWidth(text, fontSize) <= maxWidth) return text;
3  if (text.length <= 2) return truncateText(text, maxWidth, fontSize);
4
5  let lo = 2, hi = text.length - 1, bestKeep = 0;
6  while (lo <= hi) {
7    const mid = Math.floor((lo + hi) / 2);
8    const leftKeep = Math.ceil(mid / 2);
9    const rightKeep = mid - leftKeep;
10    const candidate = text.slice(0, leftKeep) + '…' + text.slice(-rightKeep);
11    if (getTextWidth(candidate, fontSize) <= maxWidth) {
12      bestKeep = mid;
13      lo = mid + 1;
14    } else {
15      hi = mid - 1;
16    }
17  }
18  // ... 边界处理
19}

二分搜索将 O(n) 的逐字裁剪降到 O(log n)，配合 LRU 缓存，截断计算对性能几乎无感。

六、渲染层：ECharts Bar Series 的统一抽象

每个 DisplayCell 最终被渲染为一个 ECharts bar series。cellSeries.ts 统一了四个图表包的差异：

6.1 旋转 Label 的宽度计算

当 label 需要旋转时（如 45°、90°），可用于显示文字的有效宽度会变化。我们采用了 box-chart 中的精确三角函数计算：

1function computeValidLabelWidth(realLabelWidth, realLabelHeight, rotate, fontSize, autoHeight) {
2  const absRotate = Math.abs(rotate);
3
4  if (absRotate === 90) {
5    return autoHeight === 'auto'
6      ? Math.min(realLabelWidth + fontSize, MAX_ROTA_90_HEIGHT)
7      : realLabelHeight;
8  }
9  if (absRotate === 0) return realLabelWidth;
10
11  // 一般角度：取宽度/cos 和高度/sin 的较小值
12  const rad = (rotate / 180) * Math.PI;
13  return Math.min(
14    realLabelWidth / Math.abs(Math.cos(rad)),
15    realLabelHeight / Math.abs(Math.sin(rad)),
16  ) - fontSize;
17}

这背后的几何原理是：一个旋转了 θ 角的矩形文本，要完整放入一个 w × h 的容器中，文本长度不能超过 min(w/|cosθ|, h/|sinθ|)。

6.2 双重截断保险

文本截断采用"先算后渲染"的双保险策略：

1. Canvas 预截断：用 truncateMiddle 在 JavaScript 层面根据精确测量结果截断
2. ECharts 兜底：overflow: 'truncate' + ellipsis: '…' 作为第二道防线

1const truncateWidth = Math.max(0, validLabelWidth - LABEL_WIDTH_BUFFER);
2const finalText = truncateMiddle(rawText, truncateWidth, fontSize);
3
4return {
5  // ...
6  label: {
7    formatter: () => finalText,      // 预截断的文本
8    overflow: 'truncate',            // ECharts 兜底
9    ellipsis: '…',
10  },
11};

LABEL_WIDTH_BUFFER（4px）是为了弥补 Canvas measureText 与 ECharts 内部渲染引擎之间的微小测量偏差。

6.3 性能标记

所有多层 X 轴的 bar series 统一启用了性能优化标记：

1{
2  large: true,           // 大数据量优化渲染路径
3  animation: false,      // 装饰性元素不需要动画
4  emphasis: { disabled: true },  // 禁用鼠标悬浮高亮（避免不必要的重绘）
5}

这些装饰性 bar 不需要交互反馈，关闭动画和高亮可以显著减少 ECharts 的渲染负担。

七、交互联动

7.1 DataZoom / Resize 响应

当用户拖动缩放滑块或调整窗口大小时，需要重新计算自适应合并：

rebuildMultiXSeriesOnZoom 只重建 series 数组（grid / axis 结构不变），并走相同的自适应合并路径。

7.2 Yield Trend Chart 的特殊处理

良率趋势图是唯一有双 Y 轴的图表（左轴折线 + 右轴柱状），因此多层 X 轴的 yAxisIndex 需要偏移。通过 yAxisOffset: 1 参数透传，在 cellSeries 中统一处理：

1yAxisIndex: gridIndex + yAxisOffset,  // yAxisOffset 默认 0，yield-trend 传 1

同时，它在 zoom 时读取 ECharts 的实时 grid 宽度（而非 props 中的初始值），因为 Y 轴标签的自适应宽度可能改变了 grid 边距：

1const getCurrentXAxisWidth = (option) => {
2  const mainGrid = option?.grid?.[0];
3  const currentGridLeft = typeof mainGrid?.left === 'number' ? mainGrid.left : gridLeft;
4  const currentGridRight = typeof mainGrid?.right === 'number' ? mainGrid.right : gridRight;
5  return width - currentGridLeft - currentGridRight;
6};

八、效果对比

合并前（180 天数据，日期层完全不可读）

1[D1|D2|D3|D4|D5|D6|D7|D8| ...(label 全部重叠挤压)... |D180]
2[   W1   |   W2   |   W3   | ...                      |  W26 ]
3[        Jan      |   Feb  | ...                      |  Jun ]

合并后（各层独立自适应，label 清晰可读）

1[ D1~D7  | D8~D14 | D15~D21 | ...(26 bars) ... | D176~D180 ]
2[   W1   |   W2   |   W3    | ...               |    W26   ]
3[          Jan               |   Feb  | ...      |    Jun   ]

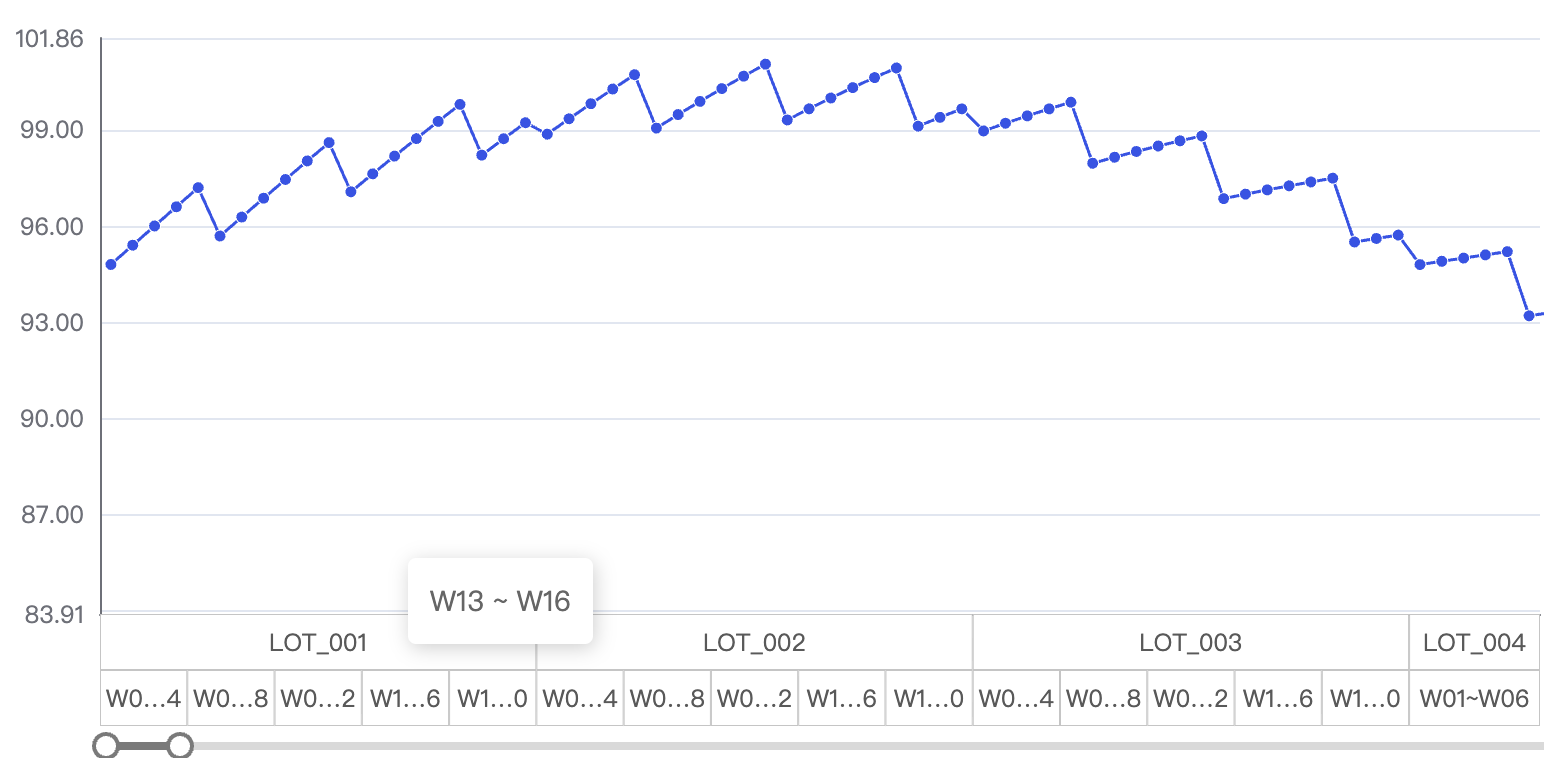

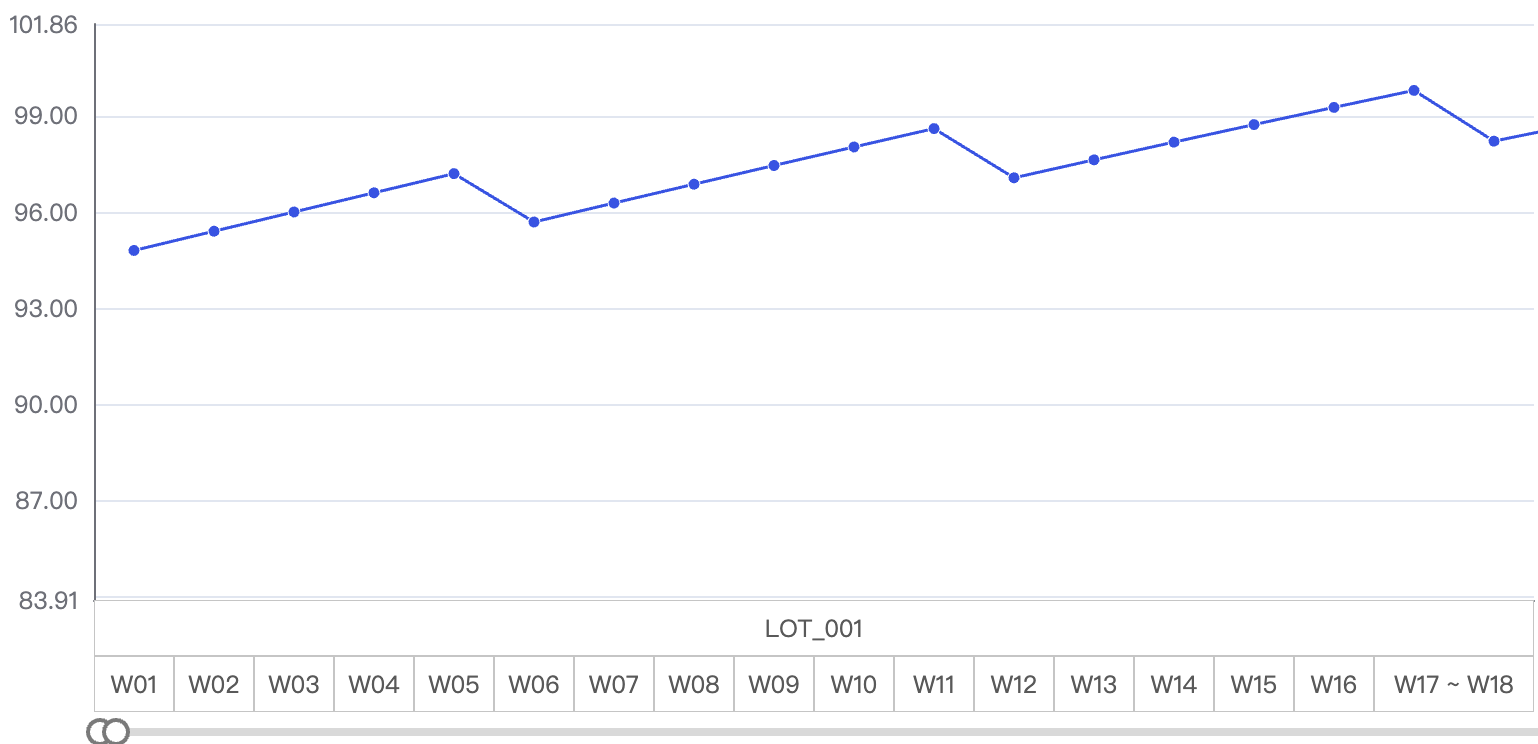

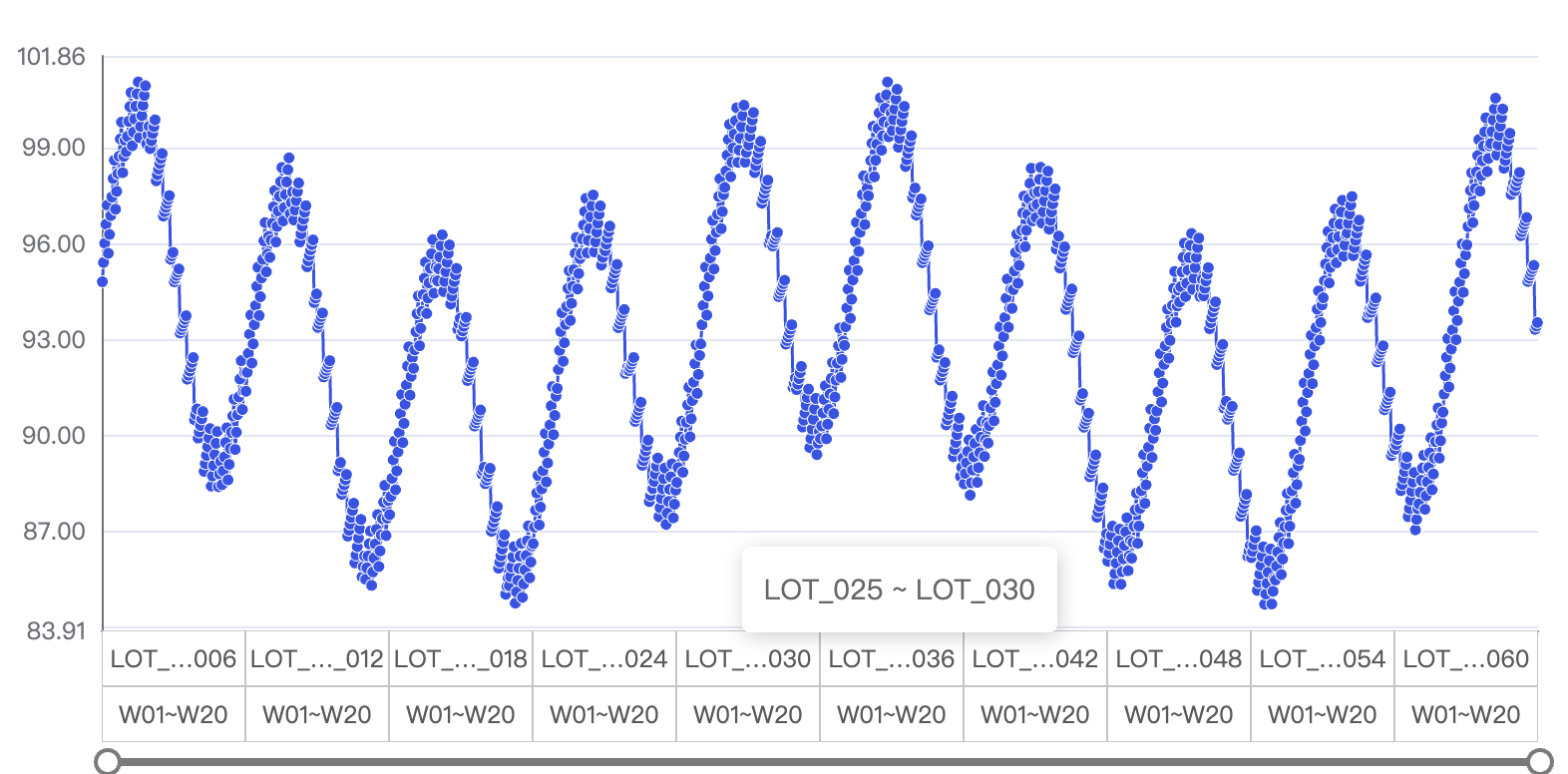

效果图示意

九、工程经验总结

9.1 分离关注点（Separation of Concerns）

整个系统清晰地分为三层：

这种分层让算法逻辑可以独立单测，不依赖 ECharts。

9.2 像素驱动 > 数量驱动

合并触发条件是"像素宽度不足"而非"数据超过 N 条"。同样 1000 个数据点，在 1600px 宽的屏幕上可能不需要合并，在 400px 的移动端则需要大量合并。像素驱动天然适配不同分辨率。

9.3 防御性设计

• P90 策略避免被极端值支配
• 双重截断保险防止 Canvas 与 ECharts 测量偏差
• LABEL_WIDTH_BUFFER 预留微小余量
• MAX_MULTI_X_CELLS 安全阀：非自适应模式下超过 1000 个 cell 直接显示占位提示
• 降级到空 label：当 Parent Cell 本身都容不下一个 label 时，不强挤，靠 tooltip 补全

9.4 进化路径

9.5 数据结构选型

• LRU 用 Map 而非手写双向链表：ES6 Map 保持插入序，delete + set = touch，keys().next() = evict，代码极简且性能足够
• 均匀分桶用整数数学而非浮点：floor(i*n/k) 保证桶大小差异 ≤ 1，无浮点精度问题
• BaseCell / DisplayCell 分离：BaseCell 是不可变的缓存，resize 时只需重算 pixelWidth 和重新分桶，BaseCell 结构不动

十、算法复杂度分析

性能基线（实测）：

• 1000 数据点 × 4 层：buildAdaptiveDisplayCells < 8ms
• zoom 重建：< 16ms（一帧内完成）
• TextMetrics 缓存命中率 > 90%（稳态后）

十一、完整数据流

附录 A：为什么选择"物理合并" 而非"跳过 Label"

当 cell 过窄时有两种选择：

物理合并还可以通过 mergeLabelStrategy 配置退化为跳过策略，保留灵活性。

附录 B：配置项速查

1interface AdaptiveMergeConfig {
2  enabled?: boolean;                // 默认 true
3  minLabelPx?: number | 'auto';    // 默认 'auto'（P90 估算）
4  mergeLabelStrategy?: 'auto' | 'range' | 'first' | 'count';
5  rangeSeparator?: string;          // 默认 ' ~ '
6  labelPaddingX?: number;          // 默认 8
7}

使用方式：

1<LineChart
2  data={data}
3  adaptiveMerge={{ enabled: true, mergeLabelStrategy: 'auto' }}
4/>

默认开启自适应合并，无需任何额外配置即可在密集数据下获得清晰可读的多层 X 轴。

写在最后

回顾整个方案的演进路径，有三个关键节点：

1. 从 hack 到工程：bar series 模拟多层 X 轴的思路本身是个巧妙的 hack，但要让它在真实业务中可靠运行，需要用工程化手段（公共模块、类型体系、分层测试）去驯化它。
2. 从数量到像素：抛弃"数据超过 N 条就合并"的固定阈值思路，转而以像素宽度作为决策依据，让同一套算法自然适配不同分辨率和容器尺寸。
3. 从单层到分层：父边界隔离保证了内层合并不会破坏外层的语义结构，这是多层 X 轴正确性的基石。

如果你正在处理类似的"密集分类轴"可视化需求，希望这篇文章中的思路——P90 策略、均匀分桶、渐进式降级、双重截断保险——能给你一些启发。

关于模块的完整架构设计、类型定义、测试策略与各图表包的集成模式，请参阅 《@guwave/multi-x-axis：ECharts 多层 X 轴公共模块的设计与实现》。
